Справочник

Роторы синхронные с явновыраженными полюсами.
Ремонт

В справочнике приведены обмоточные данные на 750 роторов с явновыраженныим полюсами. Для всех роторов, внесённых в таблицы, дано количество материалов, трудоёмкость и стоимость ремонта. Дана краткая технология ремонта роторов. Приводится перечень основного специального технологического оборудования для выполнения ремонта.

Оглавление

Предисловие

Глава I. Обмоточные данные, трудоёмкость и стоимость ремонта синхронных роторов

  1. Данные роторов с частотой вращения 1500 об/мин.
  2. Данные роторов с частотой вращения 1000 об/мин.
  3. Данные роторов с частотой вращения 750 об/мин.
  4. Данные роторов с частотой вращения 600 об/мин.
  5. Данные роторов с частотой вращения 500 об/мин.
  6. Данные роторов с частотой вращения 428 об/мин.
  7. Данные роторов с частотой вращения 375 об/мин.
  8. Данные роторов с частотой вращения 333 об/мин.
  9. Данные роторов с частотой вращения 300 об/мин.
  10. Данные роторов с частотой вращения 250 об/мин.
  11. Данные роторов с частотой вращения 230 об/мин.
  12. Данные роторов с частотой вращения 214 об/мин.
  13. Данные роторов с частотой вращения 187,5 об/мин.
  14. Данные роторов с частотой вращения 167 об/мин.
  15. Данные роторов с частотой вращения 150 об/мин.
  16. Данные роторов с частотой вращения 125 об/мин.
  17. Данные роторов с частотой вращения 107 об/мин.
  18. Данные роторов с частотой вращения 100 об/мин.
  19. Данные роторов с частотой вращения 94 об/мин.
  20. Данные роторов с частотой вращения 75 об/мин.

Глава II. Краткий технологический процесс капитального ремонта синхронных роторов

Глава III. Перечень материалов и расчёт их количества для ремонта синхронных роторов

Глава IV. Расчёт трудоёмкости ремонта роторов по операциям

Глава V. Расчёт стоимости ремонта роторов

Глава VI. Оборудование для ремонта роторов

ПРИЛОЖЕНИЕ

Объемы и нормы пооперационных испытаний изоляции обмотки синхронных роторов с явновыраженными полюсами при ремонте

Предисловие

Ремонт синхронных роторов встречается довольно редко и потому не на каждом ремонтном предприятии имеются специалисты для выполнения таких работ. Тем не менее ремонт всё таки выполняется рабочими специализирующимися на ремонте статоров. В этих случаях обычно затруднения связаны с заменой корпусной изоляции. В главе II приводится краткий технологический процесс капитального ремонта роторов с заменой корпусной изоляции. Кроме того, из за редкости выполнения таких работ возникают затруднения в определении сроков, количестве материалов и стоимости ремонта, особенно если ротор отсутствует на ремонтном предприятии и известны только мощность и частота вращения двигателя.

Данный справочник содержит все необходимые сведения более чем на 750 синхронных роторов. Кроме обмоточных данных даны габариты и масса роторов, а так же трудоёмкость и стоимость ремонта. В главах III и IV дано количество основных материалов и трудоёмкость отдельных операций для ремонта каждого ротора, что позволяет определить количество материалов трудоёмкость и стоимость ремонта при различных объёмах выполняемых работ.

Автор, работая на электроремонтном предприятии, в течение многих лет занимался сбором и систематизацией обмоточных данных электрических машин. Справочник содержит материалы электромашиностроительных заводов, каталогов, периодических изданий и данных, полученных при разборке двигателей на электроремонтных заводах.

Ещё одна проблема у ремонтников - это определение стоимости ремонта в условиях постоянно меняющихся цен на провод и другие материалы, да и зарплата и накладные расходы на каждом предприятии различна и так же меняются. В главе V достаточно подробно рассмотрена схема образования стоимости ремонта (без НДС). Для всех роторов рассчитано количество материалов требуемых для выполнения ремонта, что позволяет определить стоимость ремонта при изменившихся ценах на материалы.

В стоимость ремонта указанной в таблицах главы I, не включён ремонт беличьей клетки т. к. объём ремонта в этом случае может быть различным и определяется для каждого ротора отдельно. Соответственно и изменяется цена ремонта.

Глава I
Обмоточные данные, трудоёмкость и стоимость ремонта синхронных роторов

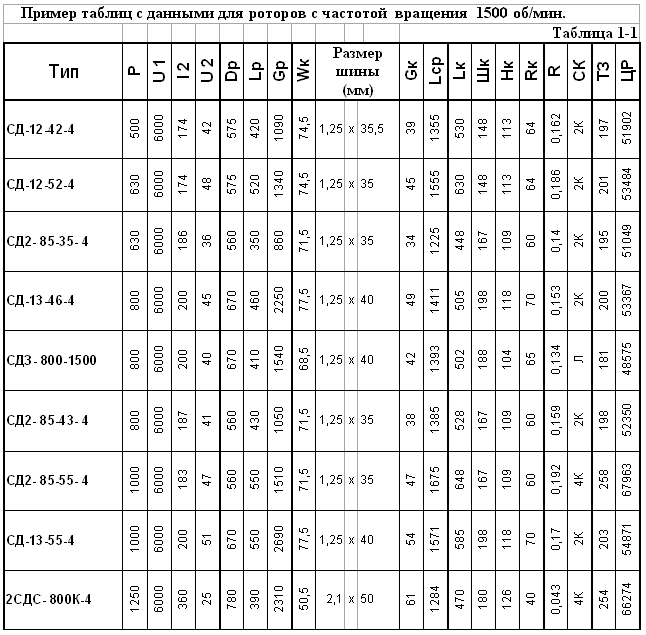

Обмоточные данные роторов сгруппированы в таблицы 1-1 … 1-20 по частоте вращения, а внутри каждой таблицы по возрастанию мощности.

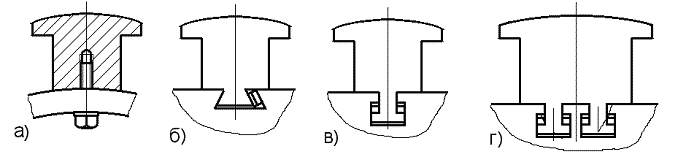

В таблицах кроме обмоточных данных, для каждого ротора указаны: диаметр и масса ротора, а так же конструкция крепления полюса к ободу ротора (рис. 1), которые помогут определить имеются ли технические возможности на ремонтном предприятии для выполнения ремонта этого ротора.

  1. крепление болтами. В таблицах обозначено "2Б", "3Б", "4Б" в зависимости от количества болтов на одном полюсе;
  2. крепление "ласточкин хвост" с одной парой встречных клиньев. В таблицах обозначено "Л";
  3. крепление в Т-образных пазах с двумя парами встречных клиньев. В таблицах обозначено "2К";
  4. крепление в 2-х Т-образных пазах с четырьмя парами встречных клиньев. В таблицах обозначено "4К".

Конструкция крепления полюсов может быть изменена заводами изготовителями.

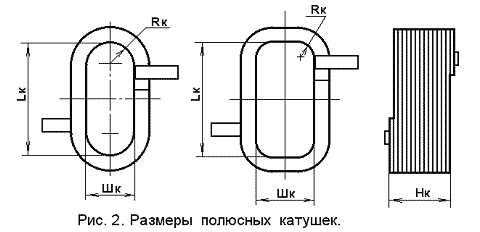

В таблицах указаны размеры полюсных катушек. Принятые сокращения поясняются на рисунке 2.

Остальные сокращения принятые в таблицах главы I:

Р- мощность двигателя, (кВт);
I2- ток ротора, (А);
- диаметр ротора, (мм);
- масса ротора (кг);
U1- напряжение обмотки статора, (В);
U2- напряжение обмотки ротора, (В);
- длина бочки ротора, (мм);
- количество витков в катушке;
Lср- средняя длина витка полюсной катушки, (мм);
R рот.- сопротивление обмотки ротора постоянному току, (Ом);
СК- способ крепления полюса к ободу;
ТЗ- трудоёмкость ремонта, чел-час;
ЦР- цена ремонта (без НДС), (руб).

Стоимость ремонта (без НДС) в объёме полной замены корпусной изоляции обмотки ротора, указанные в таблицах, определялись при стоимости материалов по состоянию на начало 2007 года, при средней заработной плате - 60 руб/час, накладных расходах - 250% и ставки накоплений - 15%.

При изменении цен на материалы стоимость ремонта легко пересчитать, так как для каждого двигателя указано их количество (глава III). При изменении часовой ставки рабочего стоимость ремонта также меняется и её легко пересчитать т. к. в таблицах указана трудоёмкость ремонта ротора. Подробная методика пересчёта стоимости ремонта при различных условиях изложена в главе V.
